제품 상세 정보:
|
| 이름: | 150W 엇바꾸기 전력 공급 | 자료: | 알류미늄 |
|---|---|---|---|
| 입력: | AC 110V-220V, 50/60HZ | 산출: | 5V-48V |
| 증명서: | CE, RoHS 규제, FCC는 | 사용: | LED가 조명 |
| 포장: | 백색 상자 + 판지 | 보증: | 1 년 |
| 산출 보호: | OLP/OVP/SCP | ||
| 하이 라이트: | ac와 DC 전원 공급,스위칭 전원 공급 장치 어댑터 |
||

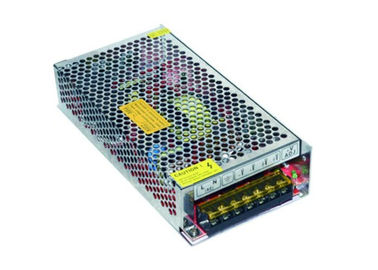

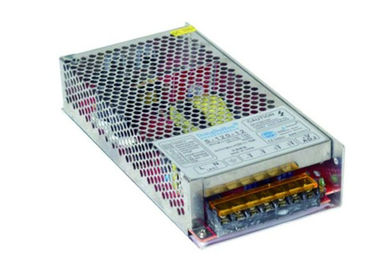

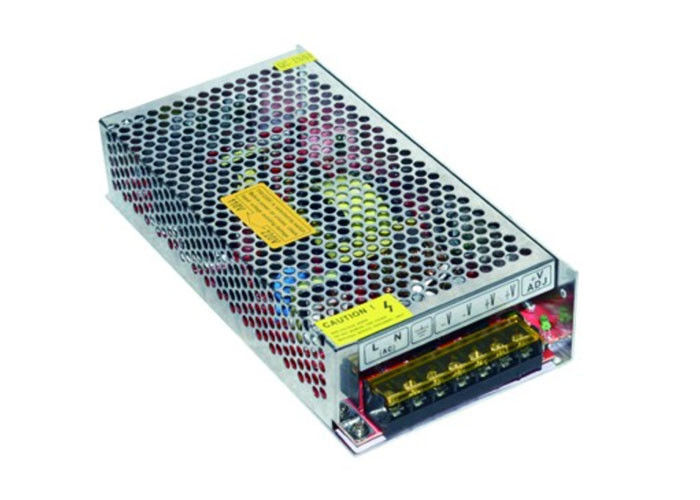

OLP/OVP/SCP 세륨 Rohs FCC와 가진 12V 150W AC DC 엇바꾸기 전력 공급
명세
| 모형 | AE-SPS150-5 | AE-SPS150-7.5 | AE-SPS150-9 | AE-SPS150-12 | AE-SPS150-13.5 | AE-SPS150-15 | AE-SPS150-24 | AE-SPS150-27 | AE-SPS150-48 | |
| 산출 | 직류 전압 | 5V | 7.5V | 9V | 12V | 13.5V | 15V | 24V | 27V | 48V |
| 정격 현재 | 30A | 20A | 16.7A | 12.5A | 11.2A | 10A | 6.5A | 5.6A | 3.2A | |
| 현재 범위 | 0 ~ 30A | 0 ~ 20A | 0 ~ 16.7A | 0 ~ 12.5A | 0 ~ 11.2A | 0 ~ 10A | 0 ~ 6.5A | 0 ~ 5.6A | 0 ~ 3.2A | |
| 정격 출력 | 150W | 150W | 150.3W | 150W | 151.2W | 150W | 156W | 151.2W | 153.6W | |
| 최대 잔물결 & 소음 (.) | 150mVp-p | 150mVp-p | 180mVp-p | 180mVp-p | 180mVp-p | 180mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | |
| 전압 Adj. Range | 4.5 ~ 5.5V | 6~8.3V | 8 ~ 10.4V | 10.6~13.2V | 12 ~ 15V | 13.5~16.5V | 21~28V | 24 ~ 30V | 43 ~ 53V | |
| 전압 포용력 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 선 규칙 | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% | |
| 짐 규칙 | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% | |
| 체제, 상승, 대기 시간 | 100ms, 50ms, 완전 부하에 20ms | |||||||||
| 입력 | 전압 범위 | 88 ~ 132VAC/176 ~ 스위치 248 ~ 370VDC에 의해 선정되는 264VAC | ||||||||
| 주파수 영역 | 47~63HZ | |||||||||
| 효율성 (Typ.) | 78% | 80% | 80% | 82% | 83% | 84% | 85% | 86% | 87% | |
| AC 현재 | 3.2A/115VAC 1.6A/230VAC | |||||||||
| 최대 돌입 현재 (.) | 콜드 시작 35A | |||||||||
| 누설 현재 | <3> | |||||||||
| 보호 | 하중 초과 | 105 ~ 150% 정격 출력 전력 | ||||||||
| 보호 유형: 재기하기 위하여 o/p 전압, 동력 재공급을 위에 끄십시오 | ||||||||||
| 전압에 | 5.75 ~ 6.75V | 8.63 ~ 10.13V | 10.35 ~ 12.2V | 13.8V~16.2V | 15.53 ~ 18.2V | 17.3V~20.3V | 30V~34.8V | 31.1 ~ 36.45V | 55.2 ~ 64.8V | |
| 보호 유형: 재기하기 위하여 o/p 전압, 동력 재공급을 위에 끄십시오 | ||||||||||
| 환경 | 작동 온도 | -10 ~ +60°c (곡선을 감세하는 산출 짐을 참조하십시오) | ||||||||
| 작동 습도 | 불응식 20~90% RH | |||||||||
| 저장 temp.& 습도 | -20~+85°C, 10~95%RH | |||||||||
| 임시 직원. 계수 | ±0.03%/°C (0~50°C) | |||||||||
| 진동 | 10 ~ 500Hz, 2G 10min. /1개 주기, X, Y의 Z 도끼에 따라서 60min.each | |||||||||
| 안전 & EMC | 안전 표준 | UL1012, UL60950-1, 찬성되는 TUV EN60950-1 | ||||||||
| 반항 전압 | I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | |||||||||
| 고립 저항 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC | |||||||||
| EMI 유도 & 방사선 | EN55022 (CISPR22)에 수락 Class B | |||||||||
| EMS 면제 | EN61000-4-2,3,4,5,6,8,11에 수락; ENV50204, EN55024의 경공업 수준, 표준 A | |||||||||
| 다른 사람 | MTBF | 286.7K hrs 사소 MIL-HDBK-217F (25°c) | ||||||||
| 차원 | 199*110*50mm (L*W*H) | |||||||||
| 포장 | 0.8Kg; 16pcs/13.8Kg/0.95CUFT | |||||||||
| 주 | 1. 특별히 언급된 모든 모수는 주위 온도의 230VAC 입력, 정격 부하 및 25에 측정됩니다. | |||||||||
| 2. 잔물결 & 소음은 12"을 이용하여 0.1uf & 47uf 평행한 축전기로 종결된 대역폭의 20MHz에 꼬이는 쌍 철사 측정됩니다. | ||||||||||
| 3. 포용력: 체제 포용력, 선 규칙 및 짐 규칙을 포함합니다. | ||||||||||
| 4. 전력 공급은 마지막 장비로 설치될 성분이라고 여겨집니다. 그것이 아직도 EMC 지시를 만나는 마지막 장비는 재확인되어야 합니다. | ||||||||||
특징:
• 스위치에 의하여 선택할 수 있는 AC 입력 범위
• 보호: 하중 초과/전압에 단락/
• 자유 대기 대류에 의하여 냉각
• 100% 완전 부하 고온 검사 시험
• 83KHz에 조정 전환 빈도
• 1 년 보장
이점
1. 증명서: 세륨, Rohs, FCC
2. 빠른 delievery: 15 일
3. 보장 3 년
4. 품질 관리: 우리는 발송하기 전에 덧붙여 말하면 시험합니다.
5. 긴 대기 시간, 긴 수명
6. 대량 주문은 큰 할인을 얻을 수 있습니다
7. OEM, ODM는 높게 환영받습니다
